在分析 TONESHELL 家族的樣本時，發現它大量利用了 PEB Walk 這個技術來躲避 IAT 的靜態分析，同時也使用了許多混淆技術。然後我在分析這些樣本時，常常會忘記一些結構的 offset 或是其他細節，每次都要重新找資料有點累 (´;ω;`)。所以我就趁這個機會，把我從 TONESHELL 身上學到 PEB walk 的程式結構，還有分析的方式，綜合寫成這篇筆記。
What is PEB Walk
PEB（rocess Environment Block） Walk 是一種手動解析 Windows API 的一種方法。它的核心概念是去解析程式在執行中載入的模組（module），從他的 Export Table 找到匯出的函式地址。在進入 PEB Walk 技巧的說明前，務必確保對於 PE format 有基礎的認識，不然可能會不知道自己在幹嘛。可以參考這一系列文章 A dive into the PE file format 來補足有關 PE format 的知識。
在 Windows 作業系統中，模組（module）是指一段已載入記憶體的執行單元，通常是：
- 可執行檔（.exe）
- 動態連結程式庫（.dll）
- 驅動程式（.sys）
或其他以 PE（Portable Executable）格式編譯的檔案
Start with TEB/PEB
TEB（Thread Environment Block） 上記錄有關 Thread 的資訊，是協助 Windows 用來管理程式執行的一個結構體。在微軟的 文件（aka MSDN, Microsoft Development Network） 中你會看到很多欄位都沒有明確寫出來（壞微軟 x），但你可以從其他地方找到人家逆向工程得到的結論，大致上可以找到這些：
可以看一下官方給的 TEB 結構：
typedef struct _TEB { PVOID Reserved1[12]; PPEB ProcessEnvironmentBlock; // <- PEB 在這！ PVOID Reserved2[399]; BYTE Reserved3[1952]; PVOID TlsSlots[64]; BYTE Reserved4[8]; PVOID Reserved5[26]; PVOID ReservedForOle; PVOID Reserved6[4]; PVOID TlsExpansionSlots;} TEB, *PTEB;在 x86 和 x64 的架構中，我們可以分別從 FS、GS 這兩個 Segment Register 中取得指向 TEB 的指標。
#ifdef _WIN64 // 64-bit: TEB 位於 GS:[0x30] PTEB teb = (PTEB)__readgsqword(0x30);#else // 32-bit: TEB 位於 FS:[0x18] PTEB teb = (PTEB)__readfsdword(0x18);#endif或是使用微軟提供的 API，但其實微軟也只是把上面的程式碼再封裝過而已，所以差異不大。
PTEB teb = GetCurrentTeb();取得 TEB 結構後，我們就可以使用 TEB 找到 PEB（offset 0x30）。
PPEB peb = teb->ProcessEnvironmentBlock;PEB（Process Environment Block） 是 Windows 用來儲存有關 process 資訊的結構體。
而我們關心的是其中的 PPEB_LDR_DATA Ldr;（loader data，x86 offset 0x0C / x64 offset 0x18），他利用了雙向鏈結串列來記錄所有載入的模組。
typedef struct _PEB_LDR_DATA{ // x86 / x64 ULONG Length; // 0x00 BOOLEAN Initialized; // 0x04 HANDLE SsHandle; // 0x08 LIST_ENTRY InLoadOrderModuleList; // 0x0C / 0x10 LIST_ENTRY InMemoryOrderModuleList; // 0x14 / 0x20 LIST_ENTRY InInitializationOrderModuleList; // 0x1C / 0x30 // ...} PEB_LDR_DATA, *PPEB_LDR_DATA;
typedef struct _LIST_ENTRY { // x86 / x64 struct _LIST_ENTRY *Flink; // aka. next // 0x00 struct _LIST_ENTRY *Blink; // aka. prev // 0x04 / 0x08} LIST_ENTRY, *PLIST_ENTRY, PRLIST_ENTRY; // 0x08 / 0x10而被串起來的模組會用 LDR_DATA_TABLE_ENTRY 來儲存誰串誰。裡面還有 FullDllName 欄位可以用於尋找對應的模組，再透過 DllBase 指向的 PE header，就可以順藤摸瓜找到 export table 了。
typedef struct _LDR_DATA_TABLE_ENTRY{ // x86 / x64 LIST_ENTRY InLoadOrderLinks; // 0x00 / 0x00 LIST_ENTRY InMemoryOrderLinks; // 0x08 / 0x10 LIST_ENTRY InInitializationOrderLinks; // 0x10 / 0x20 PVOID DllBase; // 0x18 / 0x30 PLDR_INIT_ROUTINE EntryPoint; // 0x1C / 0x38 ULONG SizeOfImage; // 0x20 / 0x40 UNICODE_STRING FullDllName; // 0x24 / 0x48 UNICODE_STRING BaseDllName; // 0x2C / 0x58 // ...} LDR_DATA_TABLE_ENTRY, *PLDR_DATA_TABLE_ENTRY;到這邊我們小總結一下：
- TEB 裡面儲存了很多與執行續有關的資訊，其中包含了 PEB。
- PEB 裡面儲存了很多與行程有關的資訊，其中包含了
Ldr，儲存了載入模組的雙向鏈結串列。 ldr->InLoadOrderModuleList的節點是LDR_DATA_TABLE_ENTRY- 在
LDR_DATA_TABLE_ENTRY中- 有
DllBase指向模組的 PE header - 還有
FullDllName可以提供我們尋找目標模組（ex. ntdll.dll）
- 有
Playing with Doubly Linked List
那我們就可以透過這層關係，來模擬微軟提供的 FARPROC GetProcAddress(HMODULE hModule, LPCSTR lpProcName) 在做的事情。我們只要有 DLL 名稱，就可以透過 InLoadOrderModuleList 去找我們要的 DLL。
DLL（Dynamic-Linked Library，aka. 動態連結函式庫），是作業系統用來節省資源發展出的一套；使用共用函式酷的方式。而我們可以使用
HMODULE LoadLibrary(LPCSTR lpLibFileName)來拿到該 DLL 的句炳（handle）。在 Windows 中，句炳（handle）通常是指操作一個資源的 id，作業系統會去操作 id 對應到的資源。但HMODULE恰巧會是該模組的記憶體位址。
我們可以先實作一個函式，回傳模組的 DllBase。
PTEB get_teb() { #ifdef _WIN64 // 64-bit: TEB 位於 GS:[0x30] return (PTEB)__readgsqword(0x30);#else // 32-bit: TEB 位於 FS:[0x18] return (PTEB)__readfsdword(0x18);#endif}
PVOID peb_walk(PWSTR DllName) { PPEB peb = get_teb()->ProcessEnvironmentBlock;
LIST_ENTRY *head = &peb->Ldr->InMemoryOrderModuleList; LIST_ENTRY *curr = head->Flink;
for(; curr != head; curr = curr->Flink) { LDR_DATA_TABLE_ENTRY *entry = CONTAINING_RECORD(curr, LDR_DATA_TABLE_ENTRY, InMemoryOrderLinks);
wchar_t *dll_name = wcsrchr(entry->FullDllName.Buffer, L'\\') + 1;
if(_wcsicmp(dll_name, DllName) == 0) { // printf("[+] DllBase: 0x%p\n", entry->DllBase); return entry->DllBase; } } return INVALID_HANDLE_VALUE;}PE Format and Export Table
怕大家忘記，我們可以再重新複習一下 PE format，因為上面真的太多資訊了。PE（Portable Executable，aka. 可移植性可執行文件，是 Windows 拿來做為與可執行檔相關的檔案儲存格式。維基百科上說包含這些副檔名：.acm, .ax, .cpl, .dll, .drv, .efi, .exe, .mui, .ocx, .scr, .sys, .tsp。
PE format 大致上可以分成六個區塊：
- DOS Header
- DOS stub
- Rish Header
- NT Header
- Section Table
- Sections

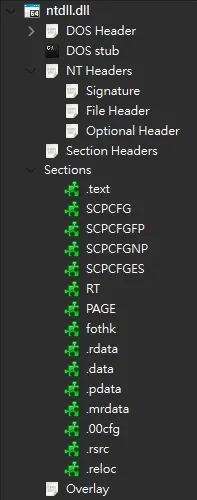

如果用 PE Bear 分析 ntdll.dll 就會看到以下結構：
我們可以用 DOS Header 找到 NT Header 的位址，結構中的 e_lfanew（offset 0x3C） 會是 NT Header 的 RVA（Relative Virtual Address）。很有趣的是在 PE format 中的很多欄位，都是用 rva 表示，也就是說如果要取得那個資源，就要再加上 DllBase 才會是該資源的指標。
這個是 winnt.h 中定義的 IMAGE_DOS_HEADER：
typedef struct _IMAGE_DOS_HEADER { // DOS .EXE header WORD e_magic; // Magic number WORD e_cblp; // Bytes on last page of file WORD e_cp; // Pages in file WORD e_crlc; // Relocations WORD e_cparhdr; // Size of header in paragraphs WORD e_minalloc; // Minimum extra paragraphs needed WORD e_maxalloc; // Maximum extra paragraphs needed WORD e_ss; // Initial (relative) SS value WORD e_sp; // Initial SP value WORD e_csum; // Checksum WORD e_ip; // Initial IP value WORD e_cs; // Initial (relative) CS value WORD e_lfarlc; // File address of relocation table WORD e_ovno; // Overlay number WORD e_res[4]; // Reserved words WORD e_oemid; // OEM identifier (for e_oeminfo) WORD e_oeminfo; // OEM information; e_oemid specific WORD e_res2[10]; // Reserved words LONG e_lfanew; // File address of new exe header } IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;接著我們就可以用 NT Header 找到 Optional Header（offset 0x18），可以看到在 winnt.h 定義了 32-bits 和 64-bits 兩個版本的 NT Header，就只差在 Optional Header。
typedef struct _IMAGE_NT_HEADERS64 { DWORD Signature; IMAGE_FILE_HEADER FileHeader; IMAGE_OPTIONAL_HEADER64 OptionalHeader; // <- 在這！} IMAGE_NT_HEADERS64, *PIMAGE_NT_HEADERS64;
typedef struct _IMAGE_NT_HEADERS { DWORD Signature; IMAGE_FILE_HEADER FileHeader; IMAGE_OPTIONAL_HEADER32 OptionalHeader; // <- 在這！} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;Optional Header 裡面記錄了三種類型的資訊：
- 標準欄位：這些欄位主要描述執行檔的基本載入行為。
- Kernel 特定欄位：描述執行時記憶體配置、堆疊、作業系統需求等。
- 匯入與匯出資訊： 匯入與匯出資訊。
GPT 幫我整理的差異表格
| 差異成員 | x86 (IMAGE_OPTIONAL_HEADER32) | x64 (IMAGE_OPTIONAL_HEADER64) |
|---|---|---|
Magic | 0x10B | 0x20B（這是判斷架構的關鍵欄位） |
BaseOfData | ✅ 有 | ❌ x64 沒有此欄位 |
ImageBase | DWORD（4 bytes） | ULONGLONG（8 bytes） |
SizeOfStackReserve | DWORD（4 bytes） | ULONGLONG（8 bytes） |
SizeOfStackCommit | DWORD | ULONGLONG |
SizeOfHeapReserve | DWORD | ULONGLONG |
SizeOfHeapCommit | DWORD | ULONGLONG |
其中匯入與匯出資訊是由一個陣列儲存：
IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];這個陣列最多紀錄 16 筆資料，每個索引的用途也被定義在 winnt.h 裡面，我們會想要從 Export Directory 中去找模組匯出的函式地址：
// Directory Entries
#define IMAGE_DIRECTORY_ENTRY_EXPORT 0 // Export Directory#define IMAGE_DIRECTORY_ENTRY_IMPORT 1 // Import Directory#define IMAGE_DIRECTORY_ENTRY_RESOURCE 2 // Resource Directory#define IMAGE_DIRECTORY_ENTRY_EXCEPTION 3 // Exception Directory#define IMAGE_DIRECTORY_ENTRY_SECURITY 4 // Security Directory#define IMAGE_DIRECTORY_ENTRY_BASERELOC 5 // Base Relocation Table#define IMAGE_DIRECTORY_ENTRY_DEBUG 6 // Debug Directory// IMAGE_DIRECTORY_ENTRY_COPYRIGHT 7 // (X86 usage)#define IMAGE_DIRECTORY_ENTRY_ARCHITECTURE 7 // Architecture Specific Data#define IMAGE_DIRECTORY_ENTRY_GLOBALPTR 8 // RVA of GP#define IMAGE_DIRECTORY_ENTRY_TLS 9 // TLS Directory#define IMAGE_DIRECTORY_ENTRY_LOAD_CONFIG 10 // Load Configuration Directory#define IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT 11 // Bound Import Directory in headers#define IMAGE_DIRECTORY_ENTRY_IAT 12 // Import Address Table#define IMAGE_DIRECTORY_ENTRY_DELAY_IMPORT 13 // Delay Load Import Descriptors#define IMAGE_DIRECTORY_ENTRY_COM_DESCRIPTOR 14 // COM Runtime descriptorDataDirectory[IMAGE_DIRECTORY_ENTRY_EXPORT] 會儲存 IMAGE_EXPORT_DIRECTORY 結構的資訊。所以接著我們要來看，怎麼樣才可以從 IMAGE_EXPORT_DIRECTORY 拿到匯出函式的地址。我們主要會看最後 5 個欄位：
- NumberOfFunctions：所有函式的數量
- NumberOfNames：有名字的函式數量
- AddressOfFunctions：一個 DWORD 的陣列
- AddressOfNames：一個 DWORD 的陣列，函式名稱的 RVA
- AddressOfNameOrdinals：一個 WORD 的陣列，名稱對應的序號
typedef struct _IMAGE_EXPORT_DIRECTORY { // x86 / x64 DWORD Characteristics; // 0x00 DWORD TimeDateStamp; // 0x04 WORD MajorVersion; // 0x08 WORD MinorVersion; // 0x0A DWORD Name; // 0x0C DWORD Base; // 0x10 DWORD NumberOfFunctions; // 0x14 DWORD NumberOfNames; // 0x18 DWORD AddressOfFunctions; // 0x1C // RVA from base of image DWORD AddressOfNames; // 0x20 // RVA from base of image DWORD AddressOfNameOrdinals; // 0x24 // RVA from base of image} IMAGE_EXPORT_DIRECTORY, *PIMAGE_EXPORT_DIRECTORY;每一個在 NumberOfNames 陣列中的函式名稱，會透過公用索引對應到 AddressOfNameOrdinals 裡面的一個 ordinal。然後要再透過這個 ordinal 做為索引，去 AddressOfFunctions 陣列中找對應函式的 RVA。
我們尋找目標函式地址的流程如下：
- 找到對應函式名稱的索引
index - 用
AddressOfNameOrdinals[index]取得ordinal - 用
AddressOfFunctions[ordinal]取得函式 RVA
寫成函式的話就會長這樣：
PVOID get_proc_addr(PVOID DllBase, char *FuncName) { IMAGE_DOS_HEADER *dos_hdr = (IMAGE_DOS_HEADER*) DllBase;
#ifdef _WIN64 PIMAGE_NT_HEADERS64 nt_header = (PIMAGE_NT_HEADERS64)((BYTE *)DllBase + dos_hdr->e_lfanew);#else PIMAGE_NT_HEADERS32 nt_header = (PIMAGE_NT_HEADERS32)((BYTE *)DllBase + dos_hdr->e_lfanew);#endif
DWORD exp_dir_rva = nt_header->OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_EXPORT].VirtualAddress;
IMAGE_EXPORT_DIRECTORY *exp_dir = (IMAGE_EXPORT_DIRECTORY*)((BYTE *)DllBase + exp_dir_rva);
DWORD *functions = (DWORD*)((BYTE*)DllBase + exp_dir->AddressOfFunctions); DWORD *names = (DWORD*)((BYTE*)DllBase + exp_dir->AddressOfNames); WORD *ordinals = (WORD*) ((BYTE*)DllBase + exp_dir->AddressOfNameOrdinals);
int index = 0; for(; index < exp_dir->NumberOfNames; index++) { char* name = (char*)DllBase + names[index]; if(stricmp(FuncName, name) == 0) return (BYTE*)DllBase + functions[ordinals[index]]; }

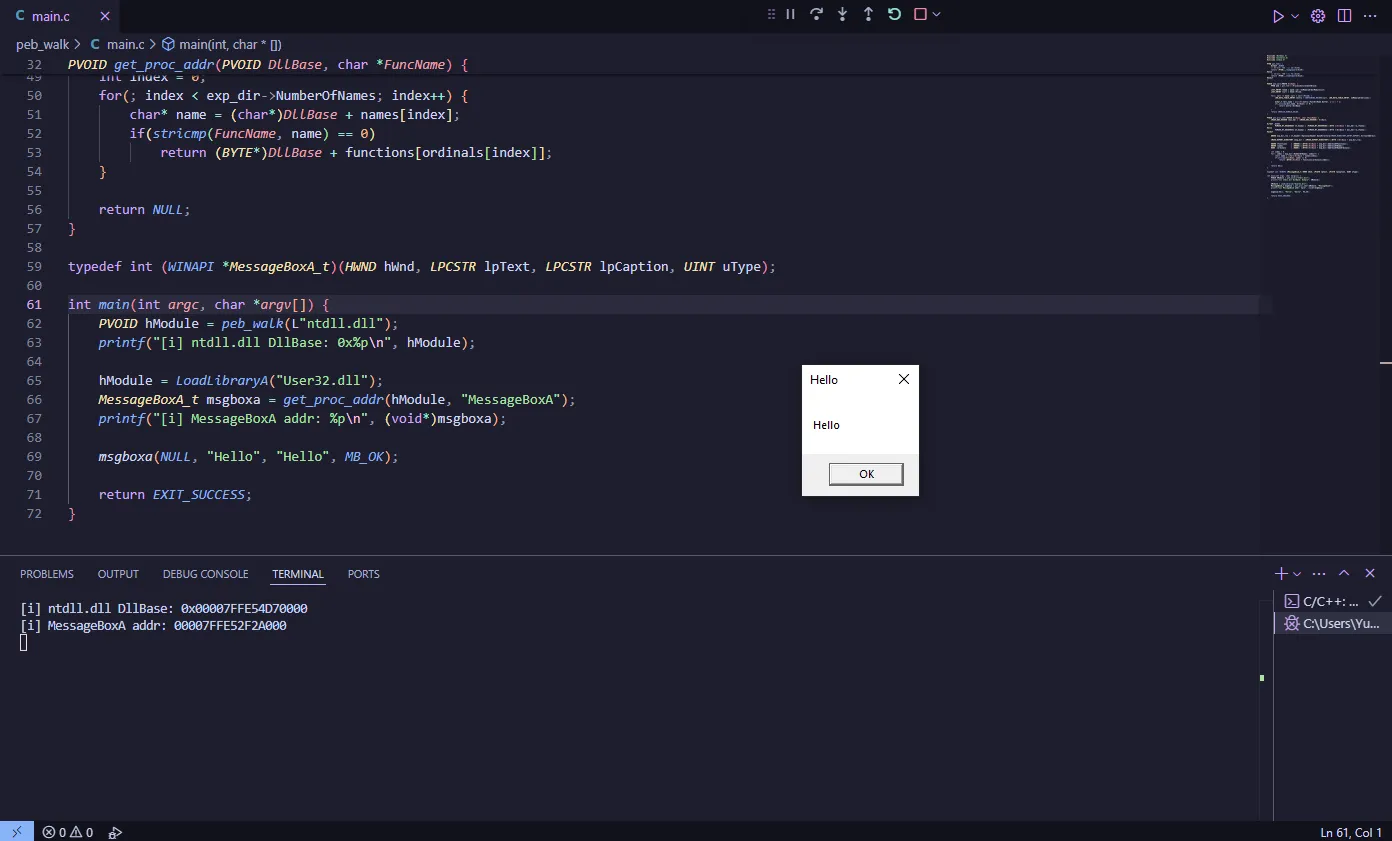

return NULL;}接著再寫點程式就可以收動召喚出 MessageBox 了：
typedef int (WINAPI *MessageBoxA_t)(HWND hWnd, LPCSTR lpText, LPCSTR lpCaption, UINT uType);
int main(int argc, char *argv[]) { PVOID hModule = peb_walk(L"ntdll.dll"); printf("[i] ntdll.dll DllBase: 0x%p\n", hModule);
hModule = LoadLibraryA("User32.dll"); MessageBoxA_t msgboxa = get_proc_addr(hModule, "MessageBoxA"); printf("[i] MessageBoxA addr: %p\n", (void*)msgboxa);
msgboxa(NULL, "Hello", "Hello", MB_OK);
return EXIT_SUCCESS;}
偷偷丟上 VirusTotal，蠻有趣的有兩家判定為病毒。
Analysist Perspective

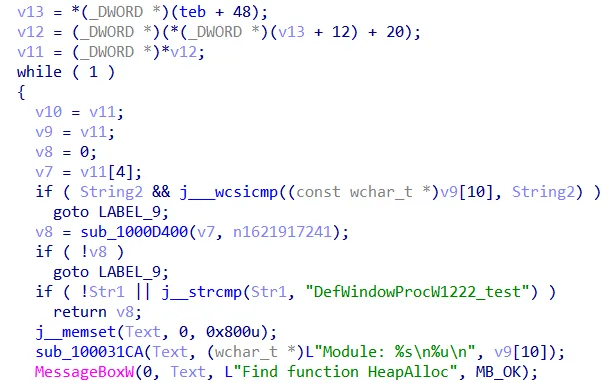

如果沒有好好的定義結構指標類型，就會看到一系列混亂的指標操作。所以正確識別出結構體的指標操作很重要，尤其 offset 通常是最重要判斷的標準之一。先從簡單的開始，這是從 32-bit 的 TONESHELL 樣本中擷取的片段，是用來取得 Ldr 的程式結構：
可以推算出 v13 是 PEB，PEB + 12 是 Ldr，Ldr + 20 是 InMemoryOrderModuleList，所以 v12 就是這個鏈結串列的 head。v12 解參考就是 head->Flink，所以可以推測會用 v11 來走訪雙向鏈結串列，可以叫它 curr。然後這邊會有個小陷阱，還記得我們前面提過，這個鏈結串列的節點的型別是 LDR_DATA_TABLE_ENTRY ，所以 curr 的型別要設定成 LDR_DATA_TABLE_ENTRY *。

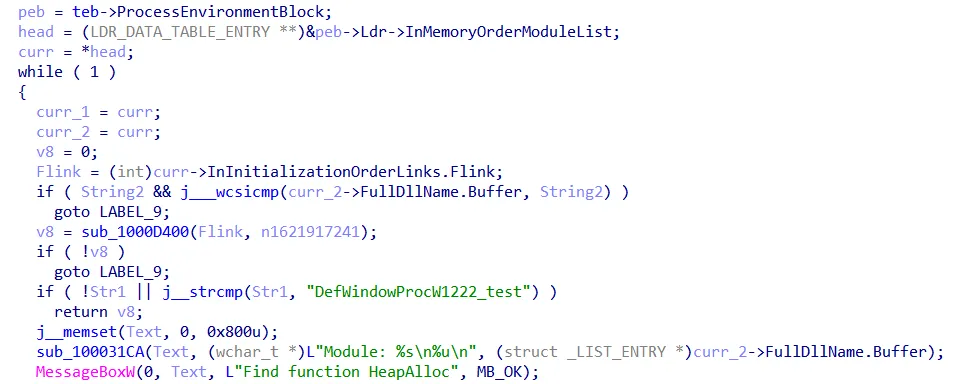

到這裡原本醜醜的反組譯：
就會變成讓人比較可以接受的型式，丟給 GPT 分析也比較準確（ｘ
然後可以看到中間有一個 v8 = sub_1000D400(Flink, n1621917241); 看起來很熟悉，把 Flink 丟進去，然後有一些字串比對後會 return v8。v8 就可以推測是目標的函式地址。只不過 Flink 應該要是 DllBase 而不是 InInitializationOrderLinks，偏移量差了一點，有點怪怪的可以先忽略它。
追進去看可以看到以下程式片段，a1 和 n1621917241 是依序傳遞進來的參數，可以推測 n1621917241 是函式名稱經過雜湊得到的整數：
神秘數字 23117 和 17744 換成數字後分別是 0x4A5D 和 0x4550，這是 DOS Header 和 NT Header 的 magic，從這點就可以修正剛剛丟進來的 Flink 型別問題。所以 a1 和 v8 就可以分別命名成 dos 和 nt，並更改指標型別。這時候大概就可以看出結構了：

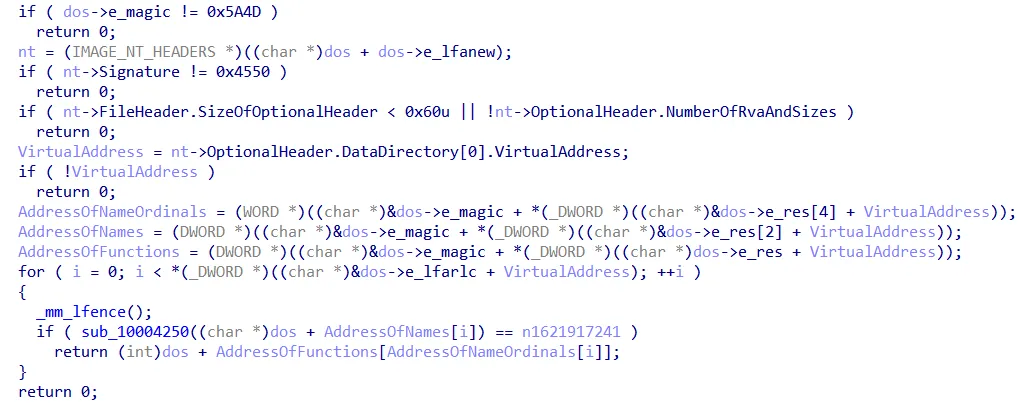

雖然中間的 AddressOfxxx 在反編譯時出了點問題，但還可以看出大概是誰，再將三個陣列的型別定義正確後，就可以看到一個相對乾淨的程式碼。在最後也可以看到他回傳 dos + AddressOfFunctions[...] 就是前面我們寫過函式地址的取得方式。
Summary
PEB walk 是惡意軟體躲避 EDR 靜態分析或偵測常見的方式之一，尤其在 TONESHELL Family 中更是廣泛的被使用。分析人員只要熟悉取得各個資訊的流程和程式結構，並在 IDA 中正確定義結構型別，便可以加速分析速度。
- 取得
TEB->PEB->Ldr - 比對
LDR_DATA_TABLE_ENTRY結構中的FullDllName.Buffer，並取得目標的DllBase - 透過 DOS Header 取得 NT Header，並找出 Optional Header 中的 Export Directory
- 使用
AddressOfFunctions、AddressOfNames和AddressOfNameOrdinals找到目標函式的位址
寫完這篇文章我又更熟悉 PEB walk 了 (*‘ v`*)
